Bienvenue dans l'écosystème de la performance. Suivez ces étapes pour installer votre support BTA et optimiser votre cockpit aéro.

🛠️ MATÉRIEL REQUIS

  • Visserie incluse :
    • 2x Vis M5 x 20mm (Base)
    • 2x Vis M5 x 40mm (Empilement supérieur)
    • 2x Vis M5 x 8mm (Option inférieure)
  • Outils : Jeu de clés Allen (2.5, 3, 4mm recommandés).

⚙️ ÉTAPE 1 : ASSEMBLAGE DU BLOC CENTRAL

Objectif : Solidariser la plaque de support BTA avec l’entretoise centrale.

  1. Aligner les perçages de la plaque de support BTA avec les filets de l’entretoise centrale.
  2. Fixer solidement l’ensemble à l’aide des 2 vis M5 x 20mm, serrage à 4nm
    • 💡 Tip RocketTT : Un point de frein filet moyen (type Loctite 243) sur les vis est recommandé pour une tenue optimale face aux vibrations.




💨 ÉTAPE 2 : EMPILAGE AÉRO SUPÉRIEUR (VFLOW/BTA)

Objectif : Intégrer le carénage, le support compteur / ou une entretoise de 1cm et le porte-bidon principal.

  1. Empiler les composants sur l’entretoise centrale dans l’ordre suivant :
    • 👉 Support Aéro VFLOW (cône nez)
    • 👉 Support Compteur (entretoise Garmin/Wahoo) / entretoise
    • 👉 Porte-bidon principal.
  2. Traverser l’ensemble de cet empilement à l’aide des 2 vis longues M5 x 40mm. / !\ Si vous ne mettez pas l’entretoise, utilisez les vis M5 x 30mm / !\
  3. Visser fermement par le haut dans les filets supérieurs de l’entretoise centrale : Serrage à 4nm

🎒 ÉTAPE 3 : INSTALLATION DE L'OPTION INFÉRIEURE

Objectif : Fixer un accessoire ou un second porte-bidon sous l’entretoise.

  1. Positionner votre porte-bidon inférieur (ou accessoire modulaire type Spares) directement sous l’entretoise centrale.
  2. Fixer solidement à l’aide des 2 vis courtes M5 x 8mm. Serrage à 4nm



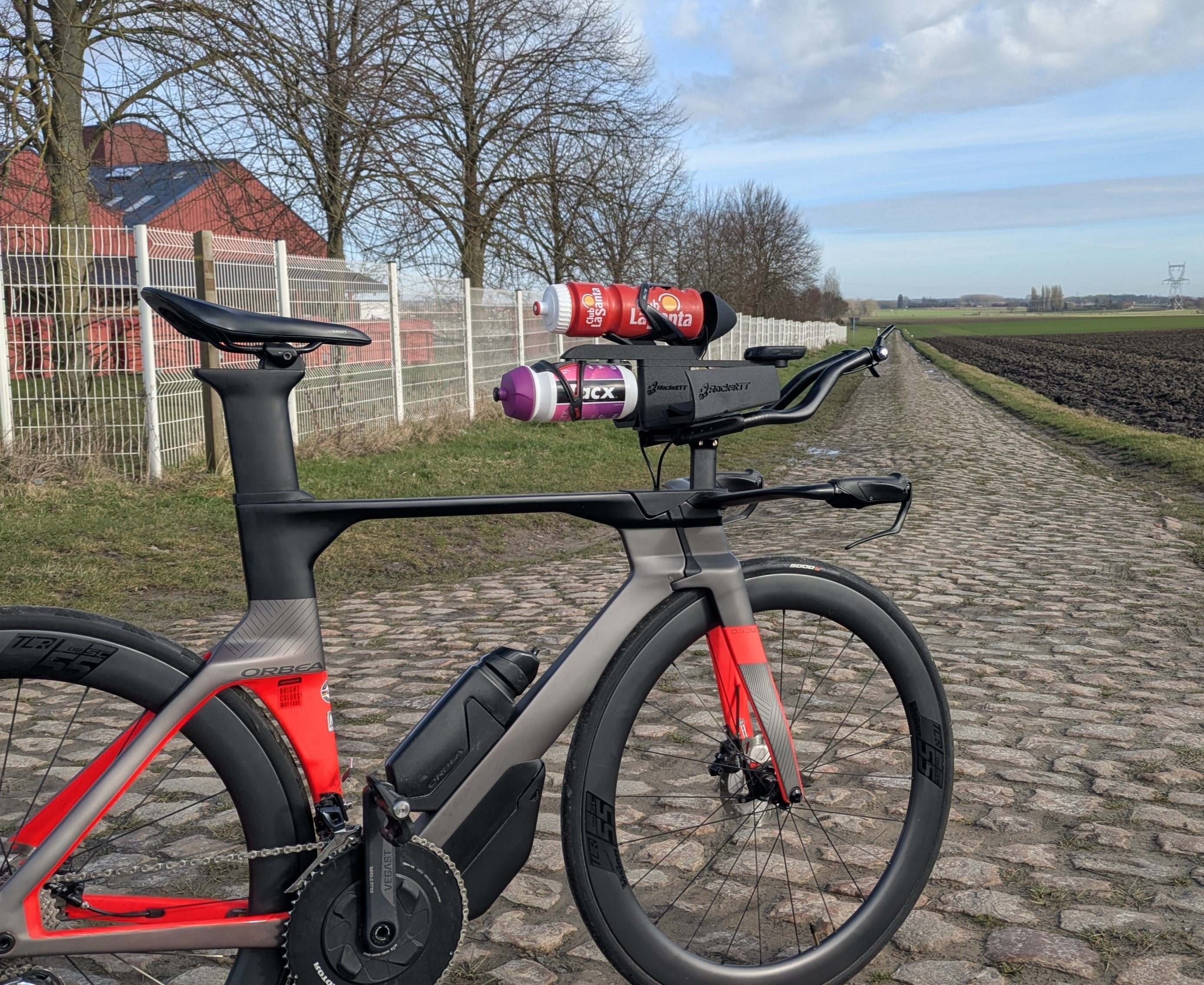

🏁 ÉTAPE 4 : INSTALLATION FINALE SUR LE COCKPIT

Objectif : Fixer l'ensemble assemblé sur la machine.

  1. Positionner l’ensemble BTA complet entre la platine de votre cockpit et vos reposes-bras.
  2. Fixer solidement à l'aide de la visserie M5 fournie.
    • Note : Un kit de visserie M5 de longueurs variées est fourni pour s'adapter à l’épaisseur de votre empilement spécifique
    • Sélectionnez la vis la plus longue possible tout en garantissant un serrage franc sans butée parasite.

Félicitations, votre cockpit RocketTT est prêt ! Vérifiez le serrage de tous les composants avant votre première sortie.
