Merci d'avoir choisi l'ingénierie RocketTT. Ce support en composite PAHT-CF est conçu pour offrir une rigidité maximale. Pour garantir la sécurité et la performance de votre cockpit, veuillez suivre attentivement les étapes suivantes.
📦 Contenu du kit (selon options)
- 1x Riser / Support BTA Direct Mount
- 1x Kit de visserie Inox (M5)
- Option : Entretoises d'ajustement (10mm / 20mm)
- Option : Support double bidon / Cône Aero VFLOW

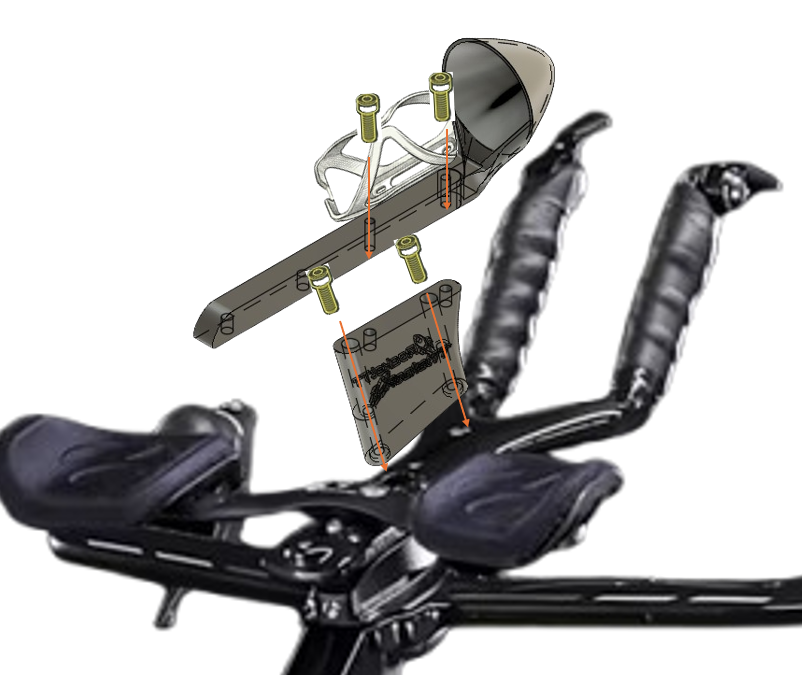

1 Étape 1 : Fixation du Support BTA au Cockpit
Positionnez le support RocketTT directement sur les inserts filetés de votre cockpit (Cervélo EX10 ou Trek Mono-extension).
- Visserie : Utilisez les 2 vis fournies M5*40mm.
- Serrage : Serrer fermement sans excès (Couple recommandé :4nm).
2️ Étape 2 : Empilement (Le "Sandwich" Supérieur)
Une fois le support fixé au vélo, installez les composants sur le dessus dans l'ordre rigoureux suivant :
- Les Entretoises : (Si commandées) pour ajuster votre Stack.
- Le Support Double Bidon : Avec ou sans le carénage Aero VFLOW.
- Votre Porte-Bidon Supérieur : (Non fourni).
3️ Étape 3 : Choix de la Visserie Supérieure
Le choix de la longueur de vis est critique pour assurer la prise dans les inserts en laiton du support. Référez-vous au tableau ci-dessous :
|
Configuration de montage |
Vis à utiliser (x2) |
|
Sans support double bidon |
M5 * 16mm |
|
Support double bidon uniquement |
M5 * 30mm |
|
Support double + Entretoise 10mm |
M5 * 40mm |
|
Support double + Entretoise 20mm |
M5 * 50mm |
|
Support double + Entretoises 10 + 20mm |
M5 * 60mm |
4️ Étape 4 : Fixation du Bidon Inférieur
Si vous utilisez la configuration double bidon, fixez votre porte-bidon inférieur (non fourni) sous le support RocketTT.
- Visserie : Utilisez les 2 vis fournies M5*16mm.
- Note : Veillez à ce que la bouteille inférieure ne gêne pas le passage des câbles ou le mouvement du cadre selon votre modèle de vélo.
⚠️ Recommandations Techniques
Matériau Premium : Votre support est fabriqué en PAHT-CF (Nylon chargé Carbone) ayant subi un recuit thermique. Il résiste à des températures allant jusqu’à 180°C
Sécurité : > * Vérifiez le serrage de toutes les vis après votre première sortie de test.
- Ne dépassez pas un couple de 4 Nm sur les inserts en laiton.
- L'utilisation de frein-filet faible (bleu) est recommandée pour les épreuves longue distance.
Un doute lors du montage ? Contactez-nous directement via votre plateforme d'achat ou sur nos réseaux sociaux. Bonne route avec RocketTT !
